  • インテリア #081 W770 D550 H2340mm

    衣類乾燥機ラック

    テクニカルサポートをご利用いただいたお客さまのアイデアです。上段に乾燥機、下段に洗濯機を設置できるラックです。ポイントコネクタロングを使い、上段部分の振動や重さをしっかり支える剛性を実現。乾燥機の運転中も高い安定性を保ちます。

© 2025 SUS Corporation.

  • インテリア #081 W770 D550 H2340mm

    衣類乾燥機ラック

    テクニカルサポートをご利用いただいたお客さまのアイデアです。上段に乾燥機、下段に洗濯機を設置できるラックです。ポイントコネクタロングを使い、上段部分の振動や重さをしっかり支える剛性を実現。乾燥機の運転中も高い安定性を保ちます。

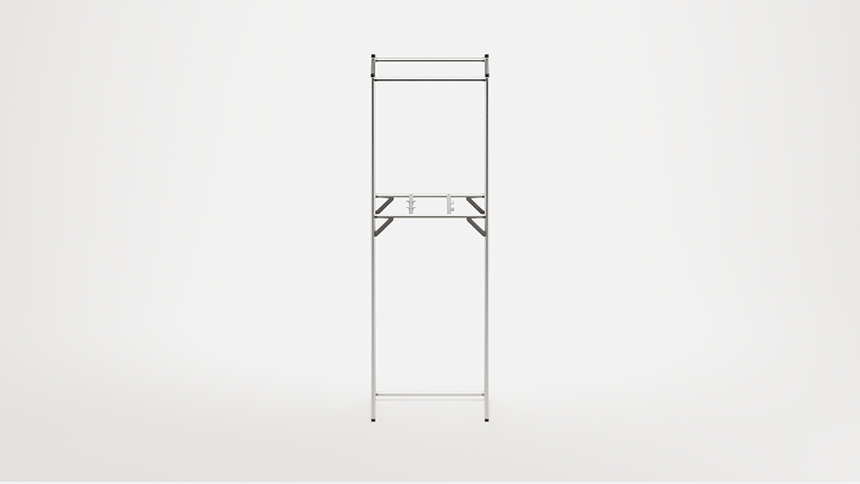

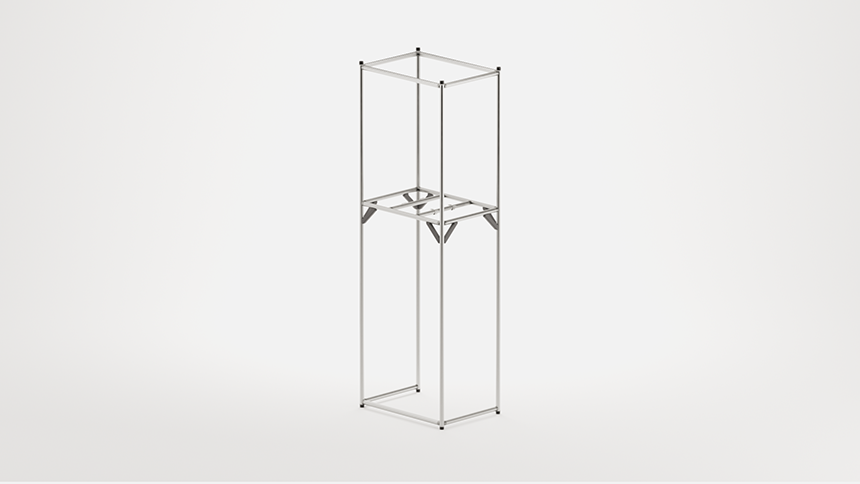

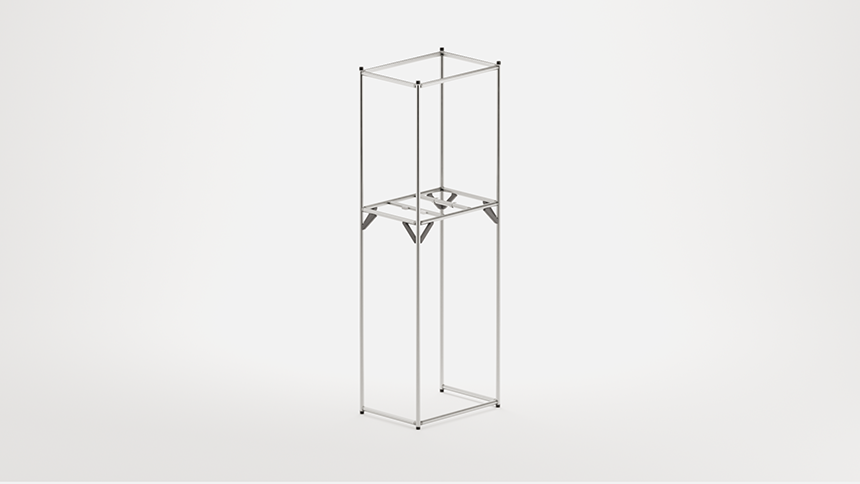

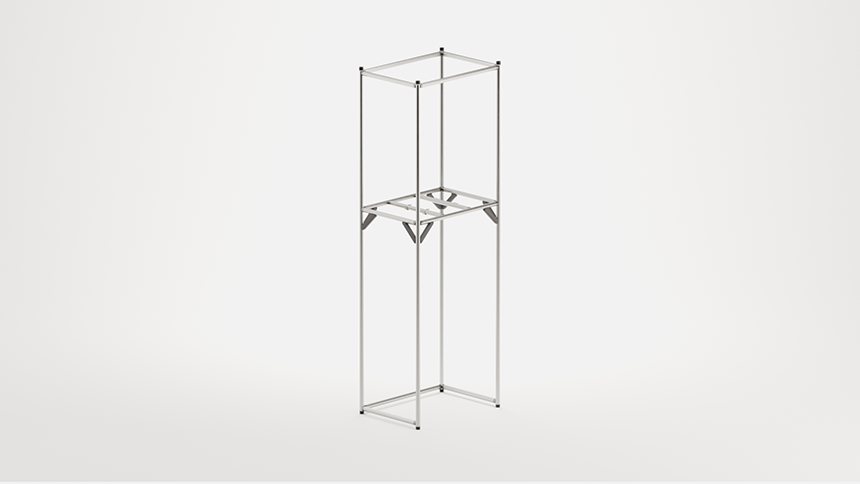

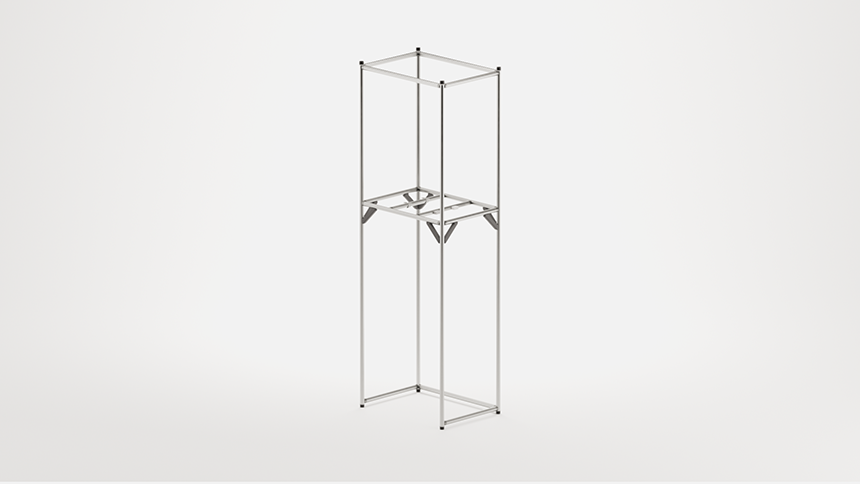

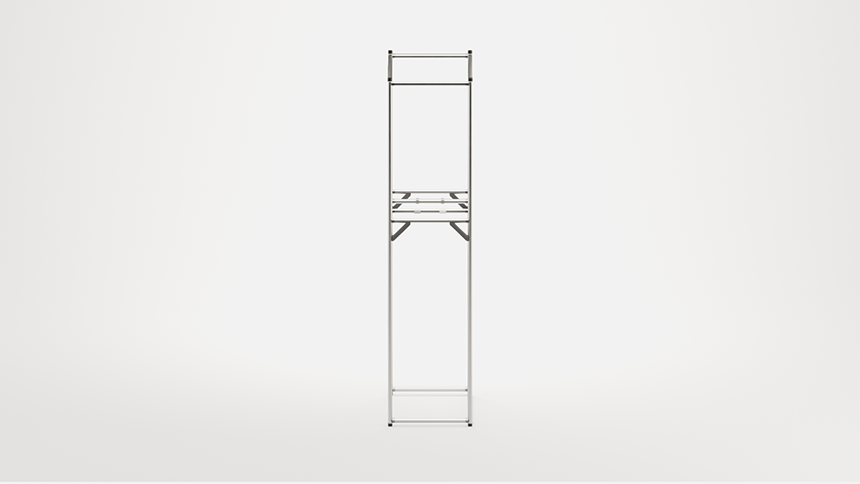

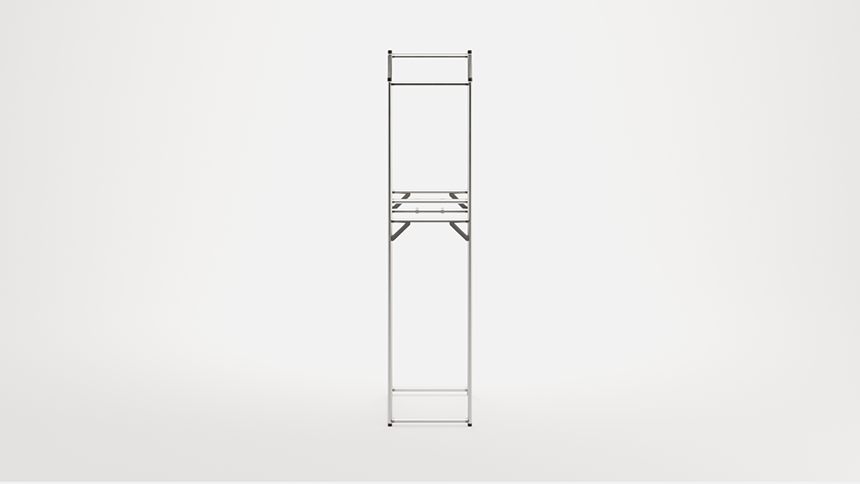

360度

3D Viewドラッグで回転します

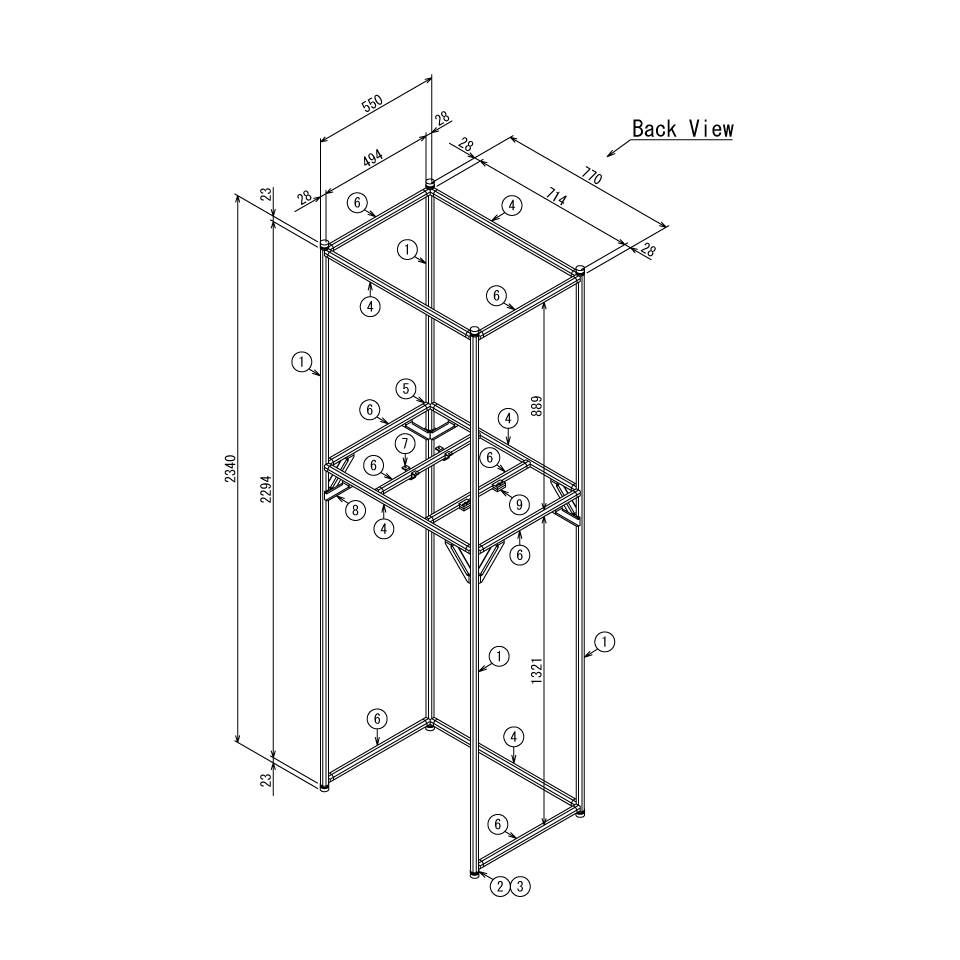

図面1
図面2
図面3
図面4
図面5
図面6
図面7
図面8
おおよその製作時間

1時間40分

難易度

図面ダウンロード このページを印刷
テクサポに相談する
G-Fun Hotline ダイヤルアイコン0120-249-279

受付時間／平日 9:00～12:00／13:00～16:00

（土日祝・弊社所定休業日を除く）

おおよその費用円（税込）

※お客さま用意の製品は、費用に含まれておりません。
※定尺でないフレームは切断対応品にて記載しております。

G-Fun 材料

1SGF-0220

GFunフレームN
2294mm
4本

2SGF-0020

GFunフットコネクタN M8
8個

3SGF-0210

GFun滑り止め付アジャスタM8
8個

4SGF-0220

GFunフレームN
682mm
5本

5SGF-0007

GFunマルチコネクタインナー
26個

6SGF-0220

GFunフレームN
462mm
8本

7SGF-0038

GFunダブルサドルN
2個

8SGF-0304

GFunポイントコネクタロング
8個

9SGF-0534

GFunコネクタピース グレー塗装
2個
