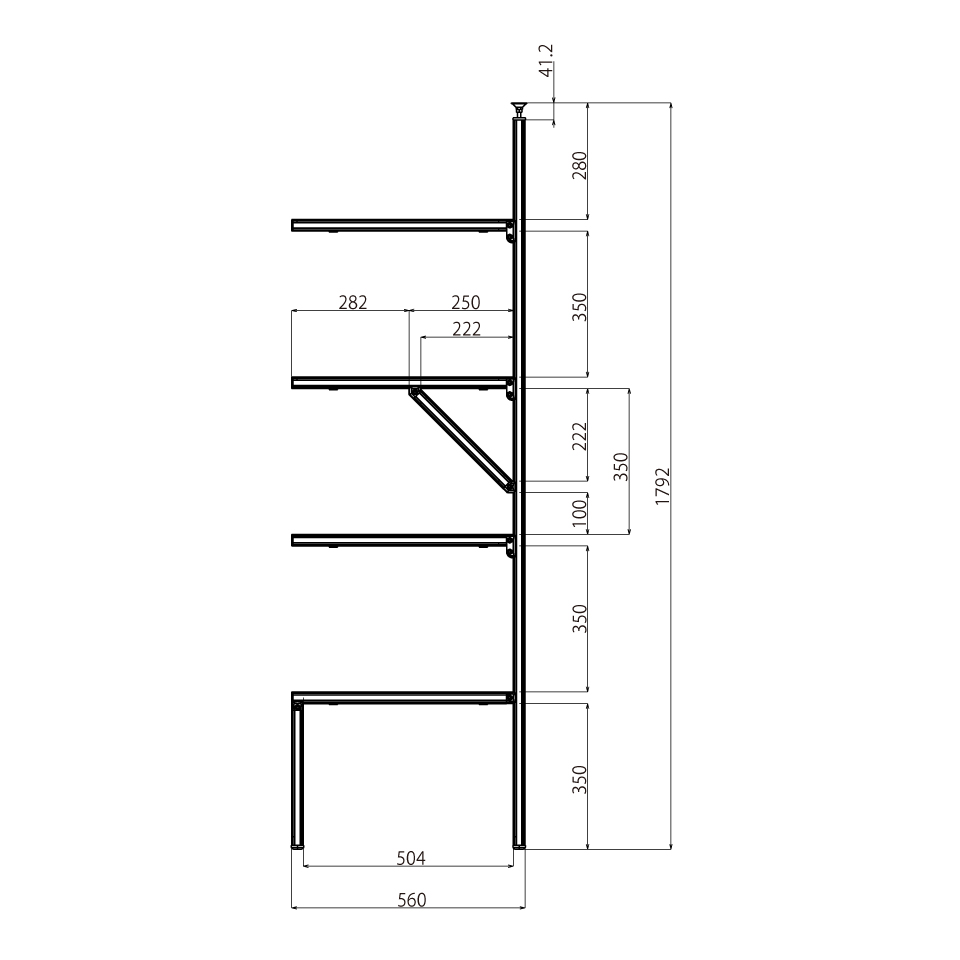

  • インテリア #100 W480 D560 H1792mm

    つっぱりディスプレイシェルフ

    テクニカルサポートをご利用いただいたお客さまのアイデアです。玄関のちょっとした隙間にフィットするよう設計した作品です。アジャスタで天井に突っ張る構造とすることで、転倒を防止しています。

© 2026 SUS Corporation.

  • インテリア #100 W480 D560 H1792mm

    つっぱりディスプレイシェルフ

    テクニカルサポートをご利用いただいたお客さまのアイデアです。玄関のちょっとした隙間にフィットするよう設計した作品です。アジャスタで天井に突っ張る構造とすることで、転倒を防止しています。

360度

3D Viewドラッグで回転します

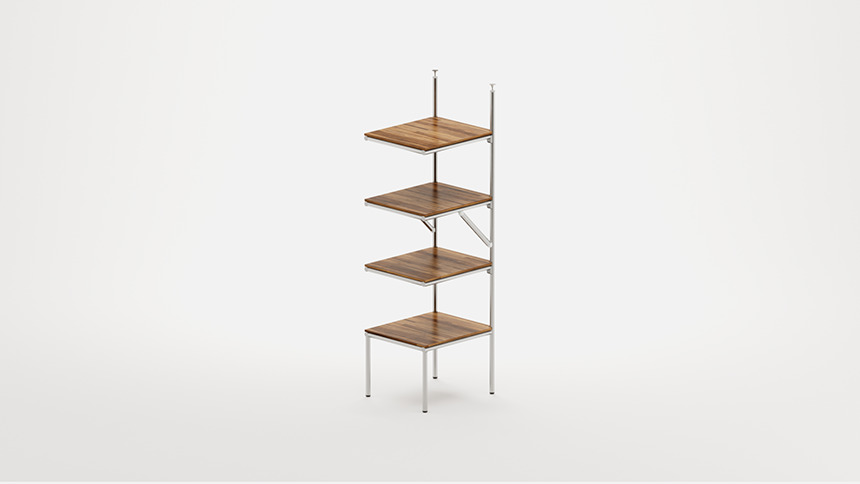

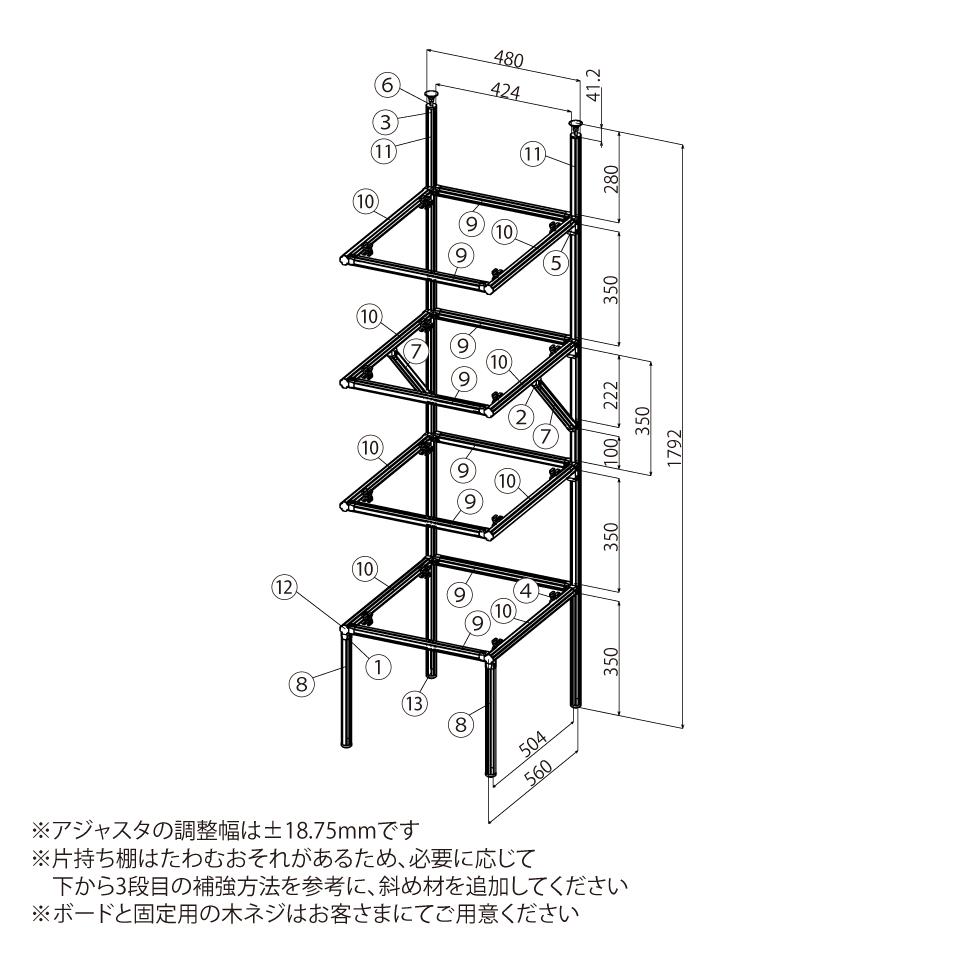

図面1

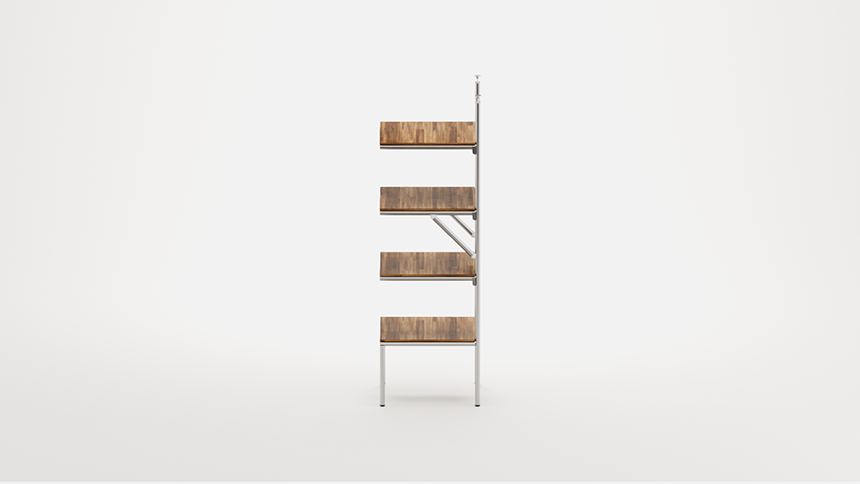

図面2

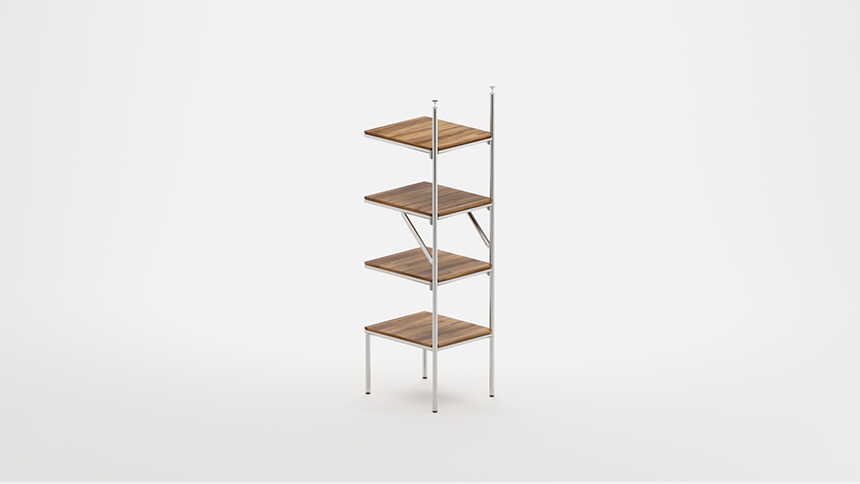

図面3

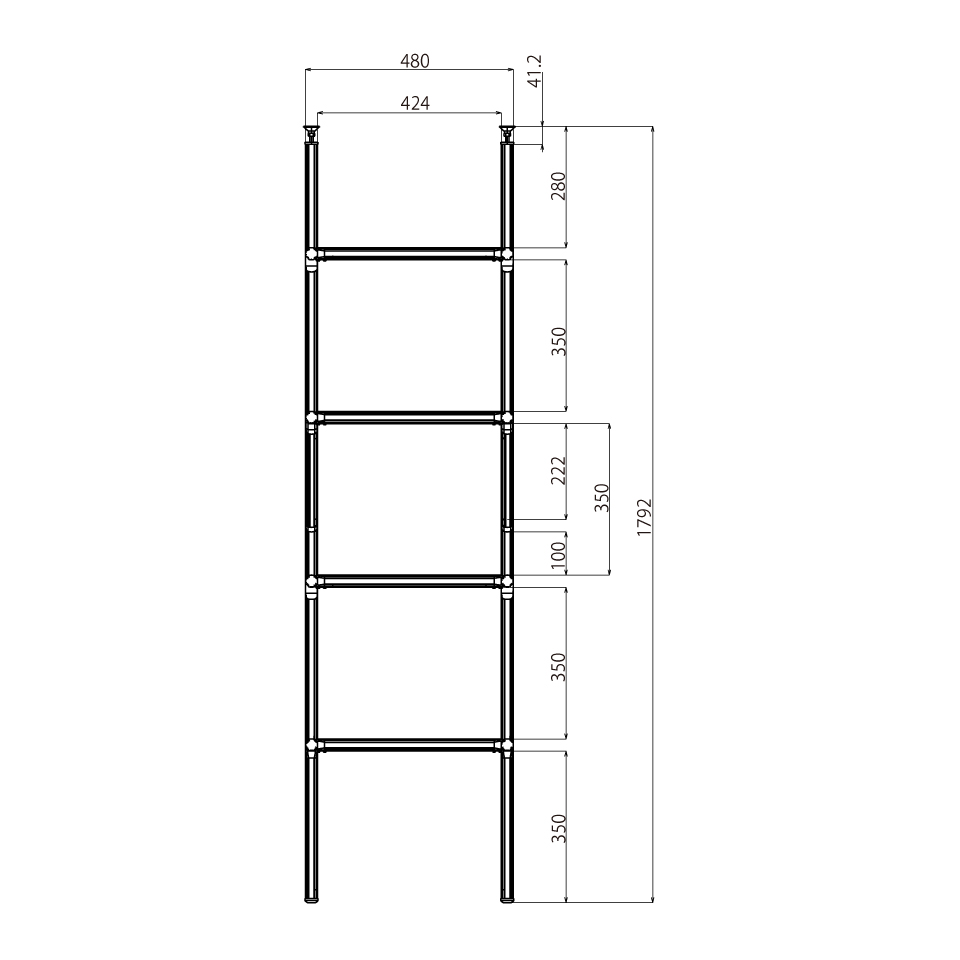

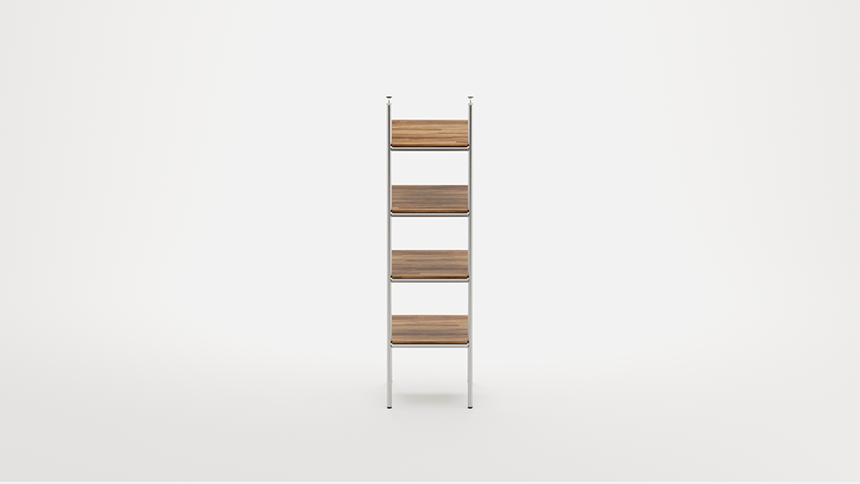

図面4

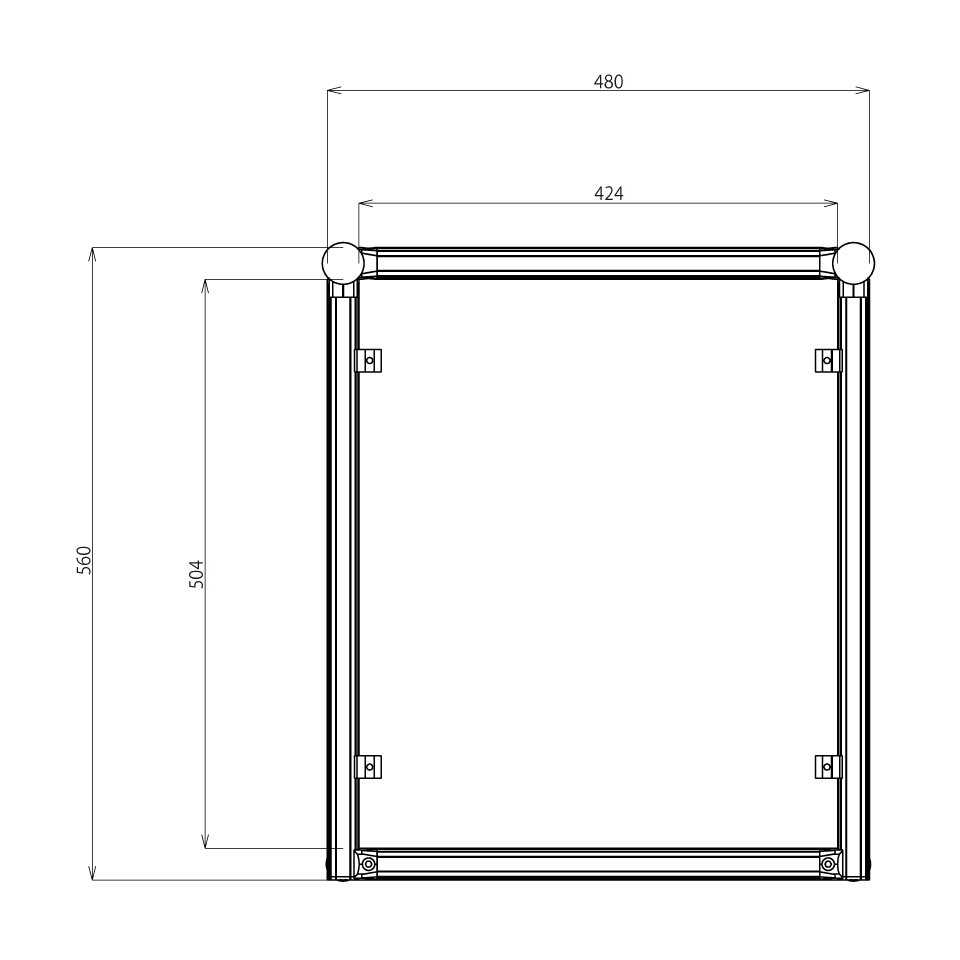

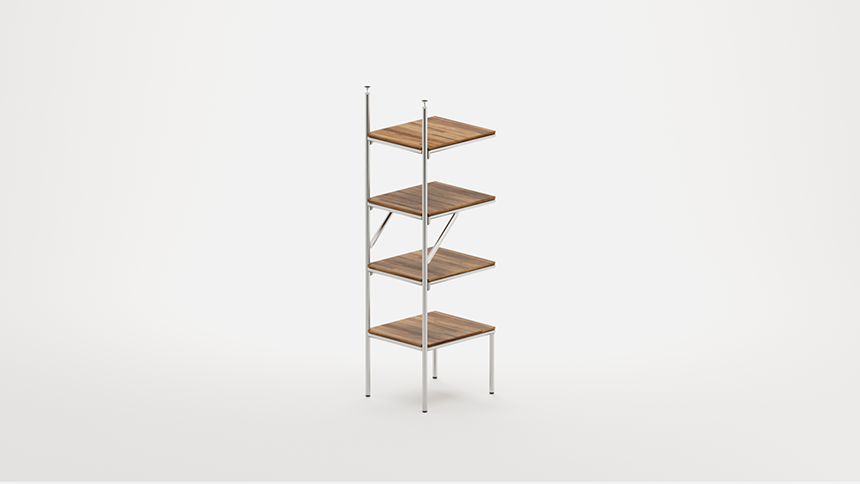

図面5

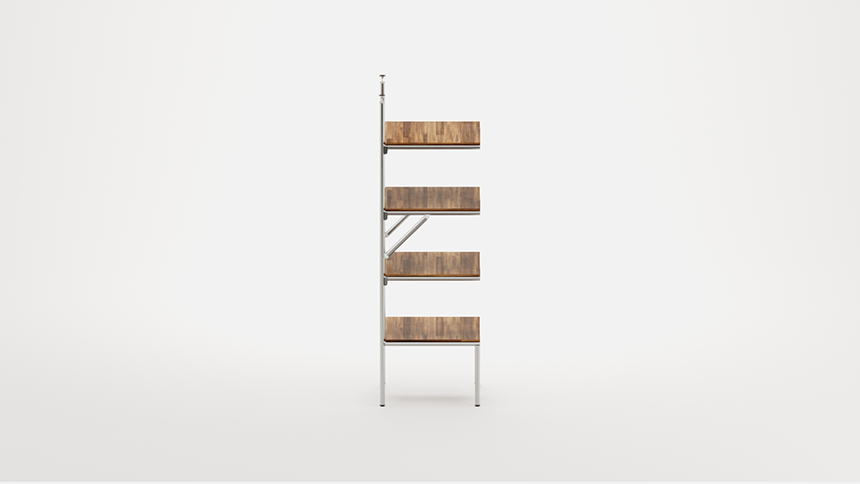

図面6

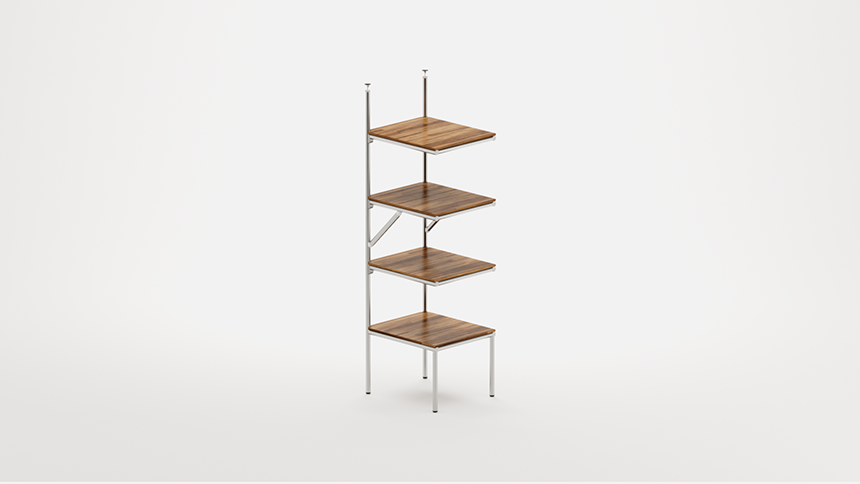

図面7

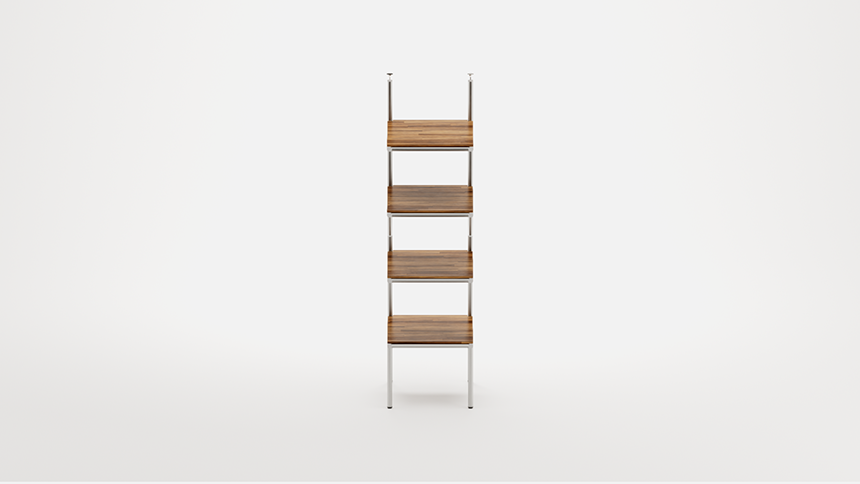

図面8
おおよその製作時間

1時間30分

難易度

図面ダウンロード このページを印刷
テクサポに相談する
G-Fun Hotline ダイヤルアイコン0120-249-279

受付時間／平日 9:00～12:00／13:00～16:00

（土日祝・弊社所定休業日を除く）

おおよその費用円（税込）

※お客さま用意の製品は、費用に含まれておりません。
※定尺でないフレームは切断対応品にて記載しております。
※片側支持のため強度が低くなっております。ご使用の際は十分ご注意ください。

G-Fun 材料

1SGF-0007

GFunマルチコネクタインナー
20個

2SGF-0015

GFun45度コネクタインナー
4個

3SGF-0020

GFunフットコネクタN M8
2個

4SGF-0028

GFunボードホルダ
16個

5SGF-0073

GFunマルチコネクタインナーロング
6個

6SGF-0125

GFunアジャスタB M8-50
2個

7SGF-0220

GFunフレームN
304.7mm
2本

8SGF-0220

GFunフレームN
324mm
2本

9SGF-0220

GFunフレームN
392mm
8本

10SGF-0220

GFunフレームN
513mm
8本

11SGF-0220

GFunフレームN
1740.8mm
2本

12SGF-0339

GFunインナーキャップAL
8個

13SGF-0361

GFunラバーフットインナーN
4個
お問い合わせ

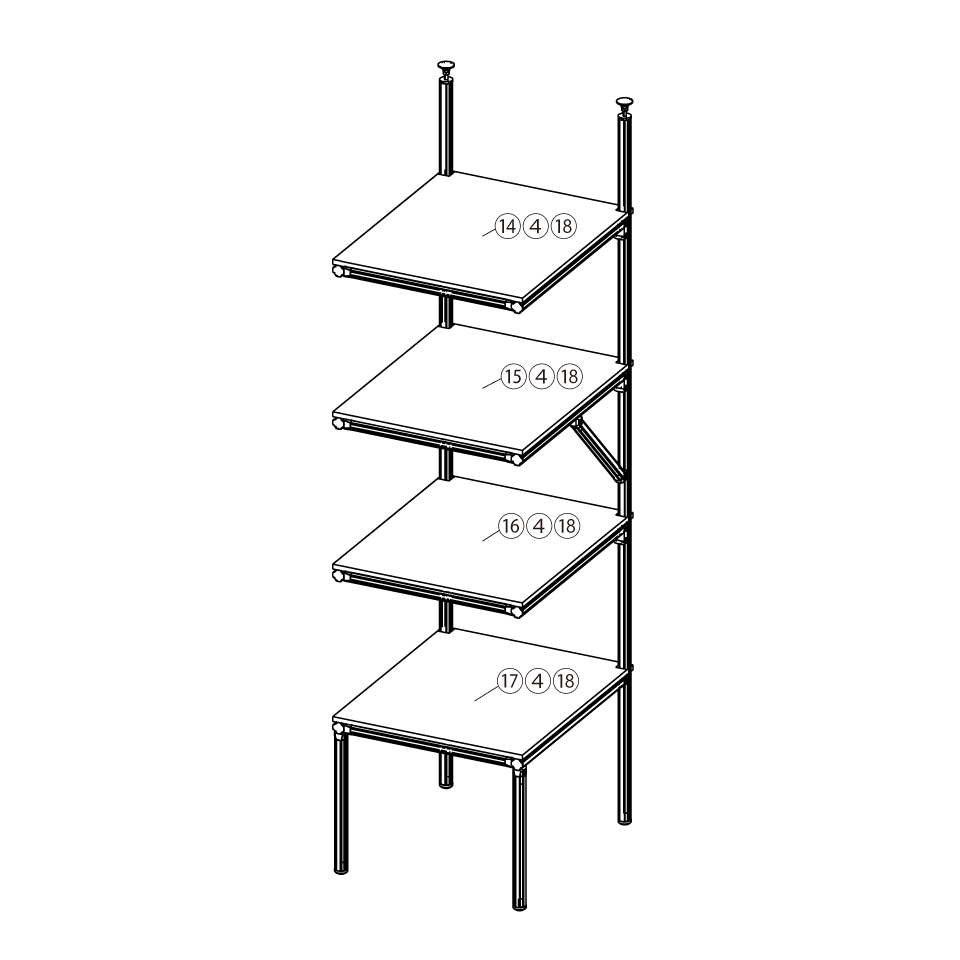

お客さま用意品

14

ボード 板厚12mm　560mm × 480mm
1枚

15

ボード 板厚12mm　560mm × 480mm
1枚

16

ボード 板厚12mm　560mm × 480mm
1枚

17

ボード 板厚12mm　560mm × 480mm
1枚

18

丸木ネジ 4.1×32
16個
