  • その他 #021 W750 D330 H800mm

    2段式ツールワゴン

    テクニカルサポートをご利用いただいたお客さまのアイデアです。工具などを収納して運搬できる、2段式のツールワゴンです。上段には落下防止バーを備えているため、軽い工具を置いても移動時にすべり落ちにくい構造になっています。下段は重い荷物を取り出しやすいように落下防止バーを設けていません。

© 2026 SUS Corporation.

  • その他 #021 W750 D330 H800mm

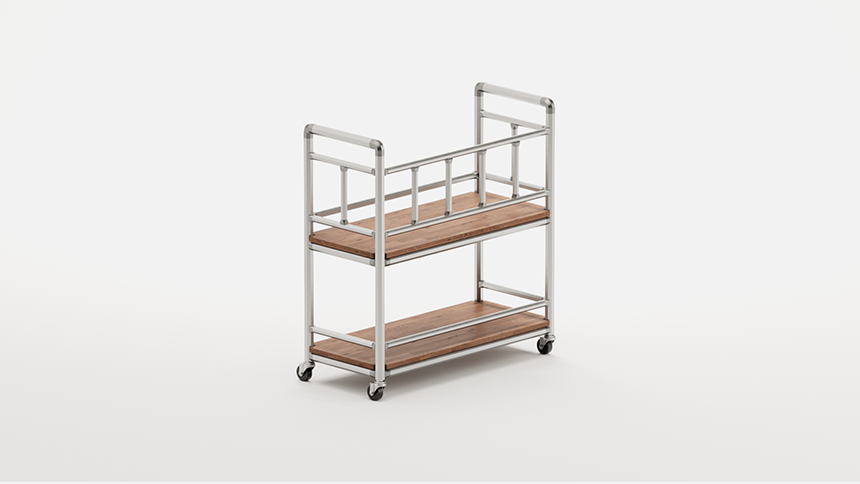

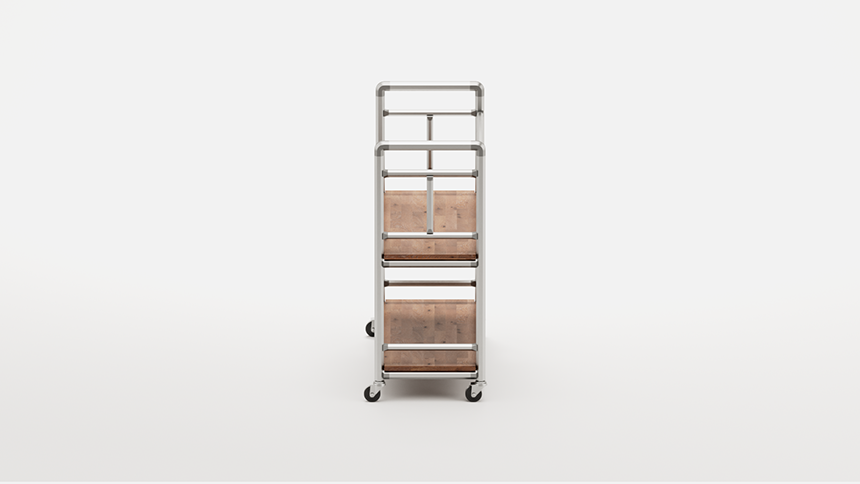

    2段式ツールワゴン

    テクニカルサポートをご利用いただいたお客さまのアイデアです。工具などを収納して運搬できる、2段式のツールワゴンです。上段には落下防止バーを備えているため、軽い工具を置いても移動時にすべり落ちにくい構造になっています。下段は重い荷物を取り出しやすいように落下防止バーを設けていません。

360度

3D Viewドラッグで回転します

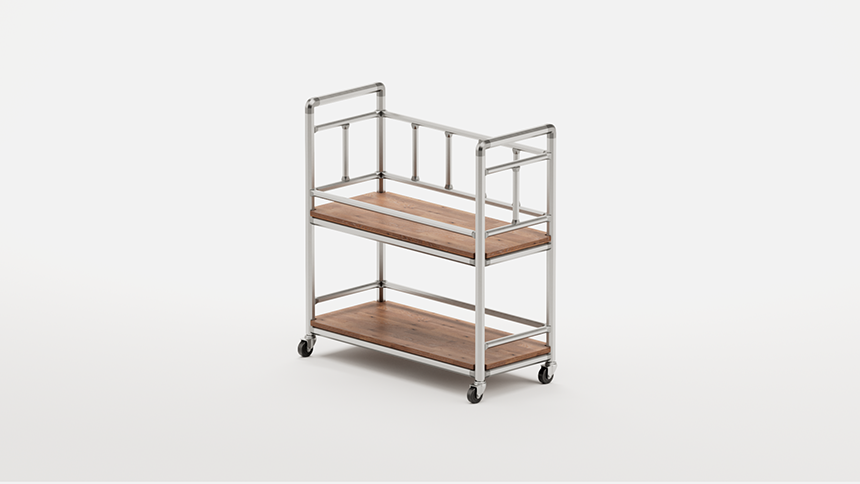

図面1
図面2

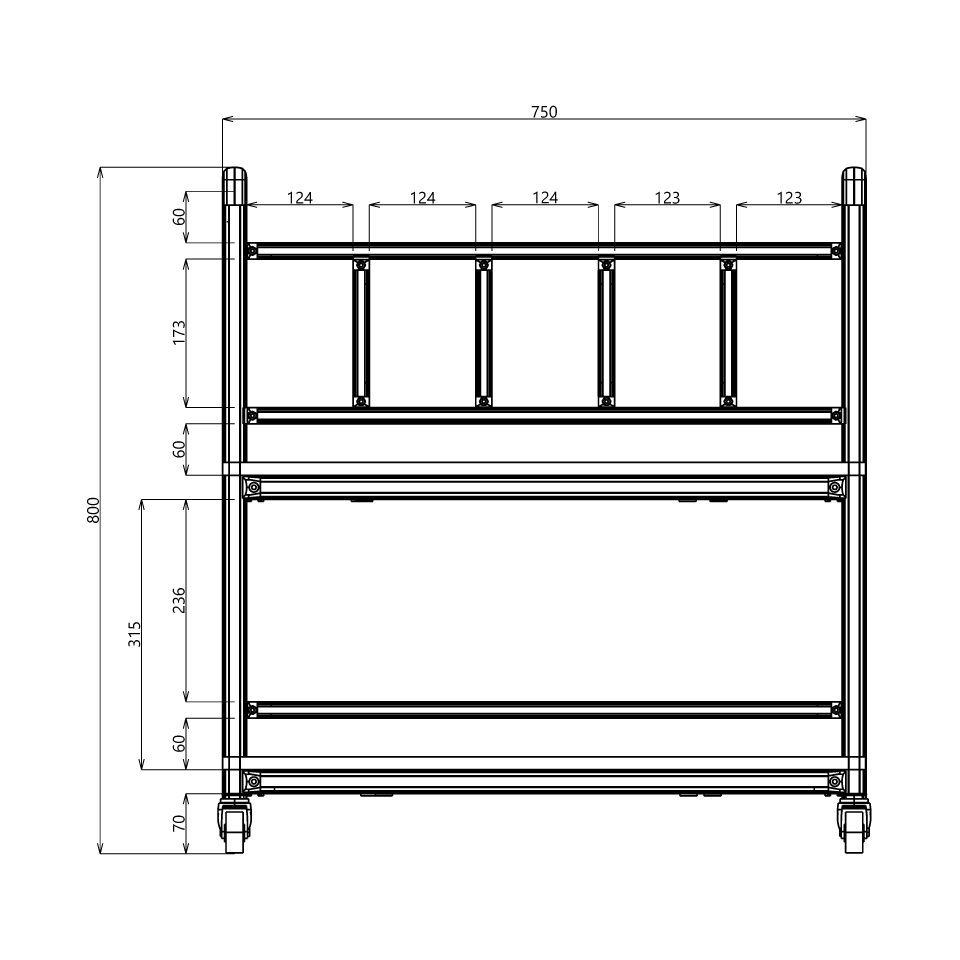

図面3

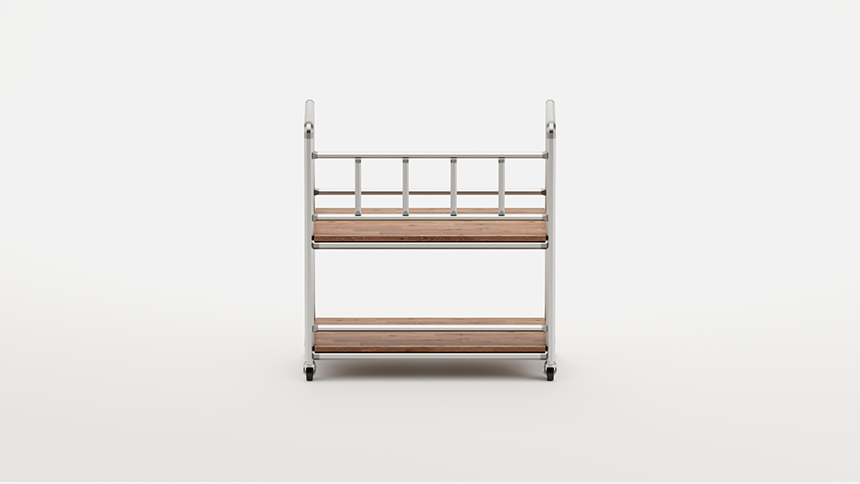

図面4

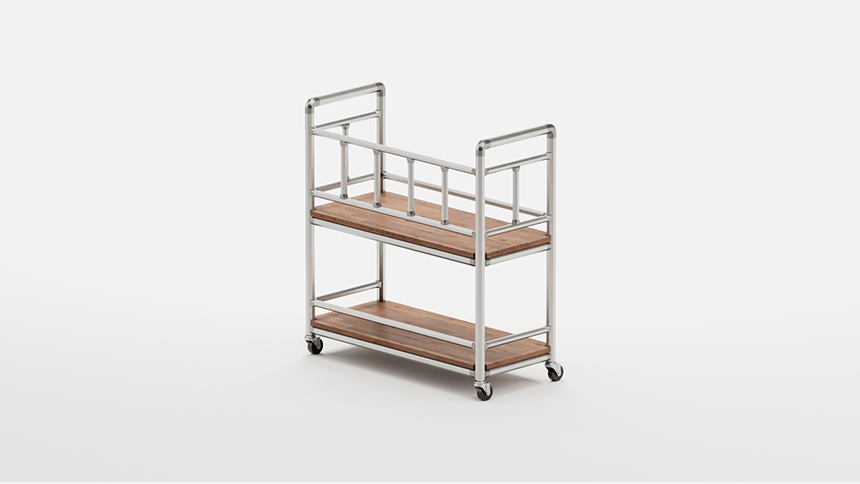

図面5

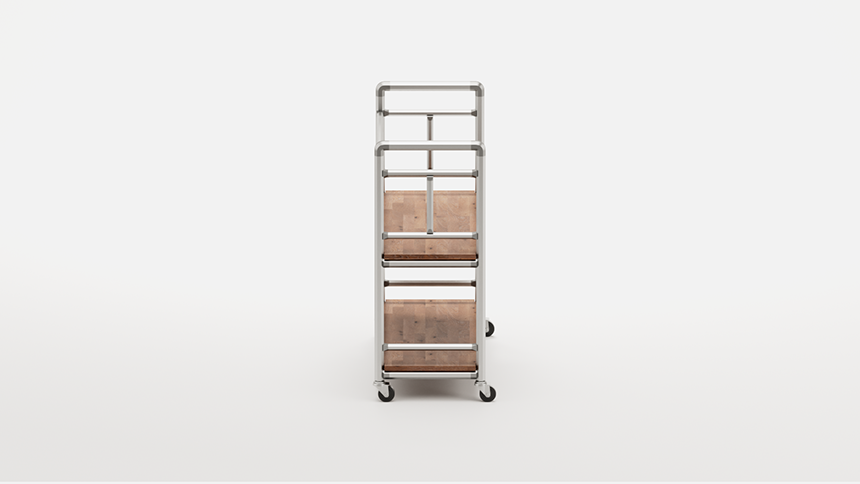

図面6

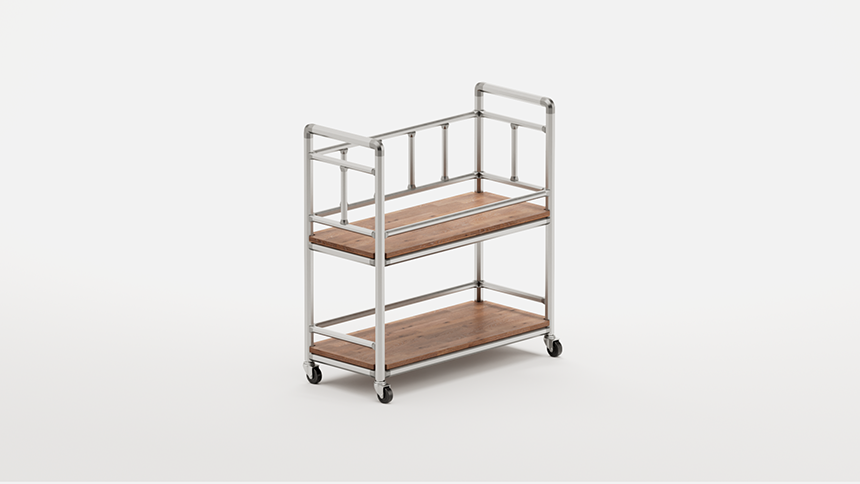

図面7

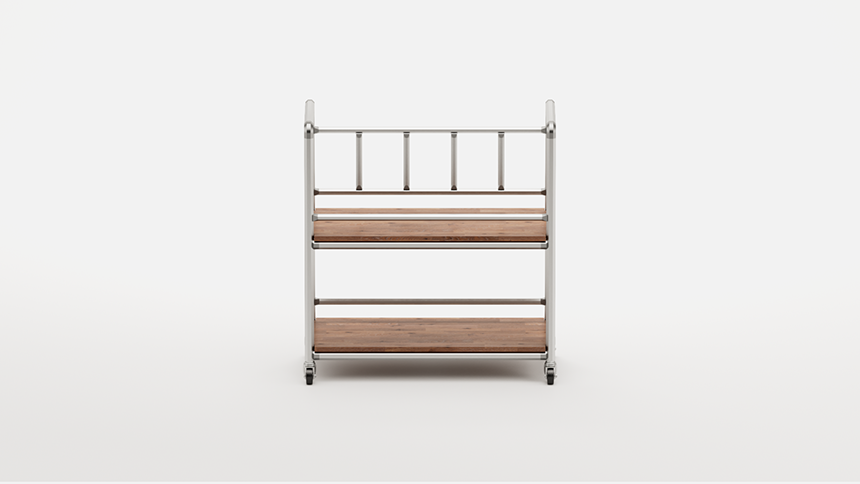

図面8
おおよその製作時間

2時間50分

難易度

図面ダウンロード このページを印刷
テクサポに相談する
G-Fun Hotline ダイヤルアイコン0120-249-279

受付時間／平日 9:00～12:00／13:00～16:00

（土日祝・弊社所定休業日を除く）

おおよその費用円（税込）

※お客さま用意の製品は、費用に含まれておりません。
※定尺でないフレームは切断対応品にて記載しております。

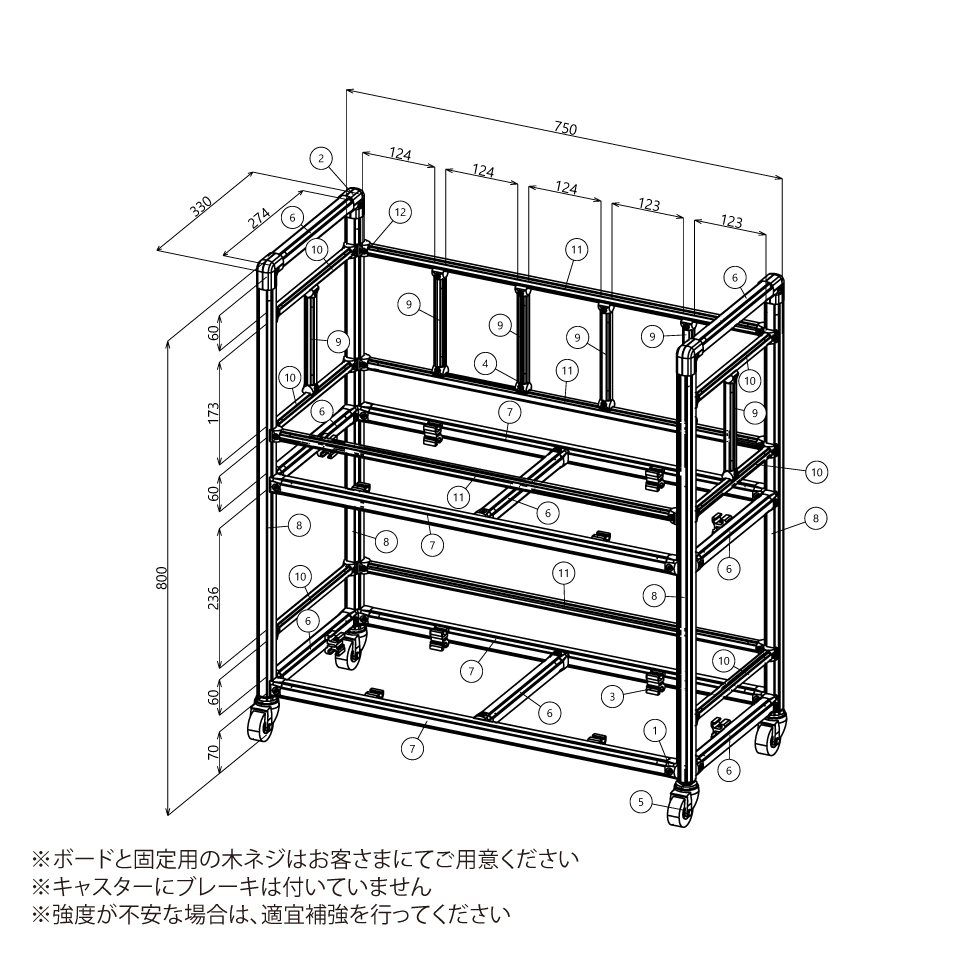

G-Fun 材料

1SGF-0007

GFunマルチコネクタインナー
20個

2SGF-0010

GFunアングルコネクタインナー
4個

3SGF-0028

GFunボードホルダ
12個

4SGF-0048

GFunマルチコネクタインナーS
12個

5SGF-0129

GFunキャスターNφ50 ゴム
4個

6SGF-0220

GFunフレームN
242mm
8本

7SGF-0220

GFunフレームN
662mm
4本

8SGF-0220

GFunフレームN
686mm
4本

9SGF-0232

GFunフレームS
147.5mm
6本

10SGF-0232

GFunフレームS
249mm
6本

11SGF-0232

GFunフレームS
669mm
4本

12SGF-0357

GFunS-Nコネクタインナー
20個
お問い合わせ

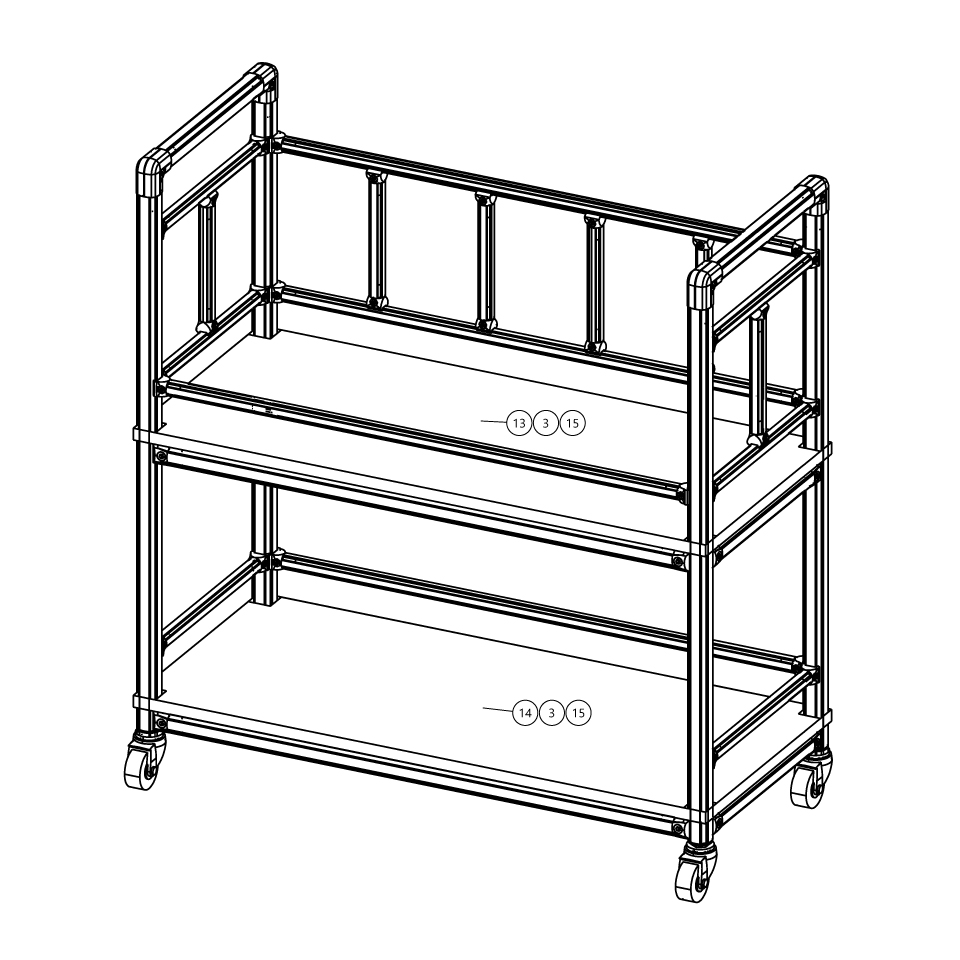

お客さま用意品

13

ボード 板厚15mm　750mm × 330mm
1枚

14

ボード 板厚15mm　750mm × 330mm
1枚

15

丸木ネジ 4.1×32
12個
