  • 自動車 #054 W1700 D810 H550mm

    折りたたみ式棚

    テクニカルサポートをご利用いただいたお客さまのアイデアです。使用しないときは荷室の側面にすっきり収納でき、スペースを有効活用できます。車中泊やアウトドアでも快適に使える設計です。

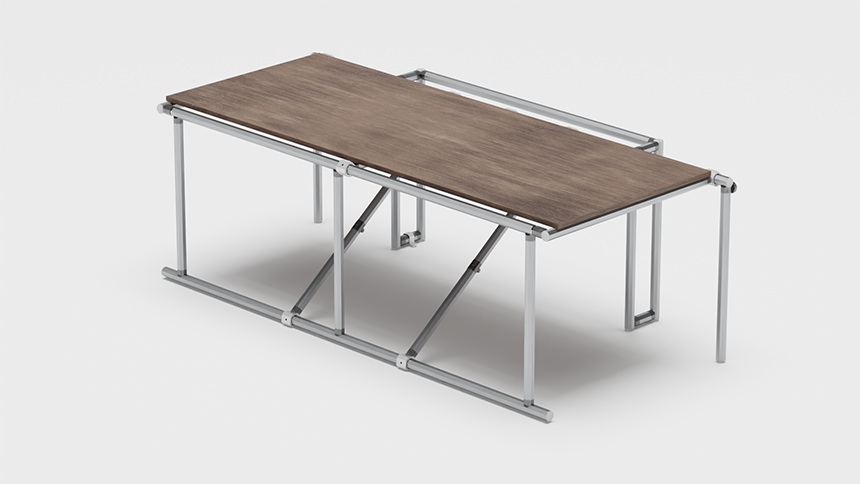

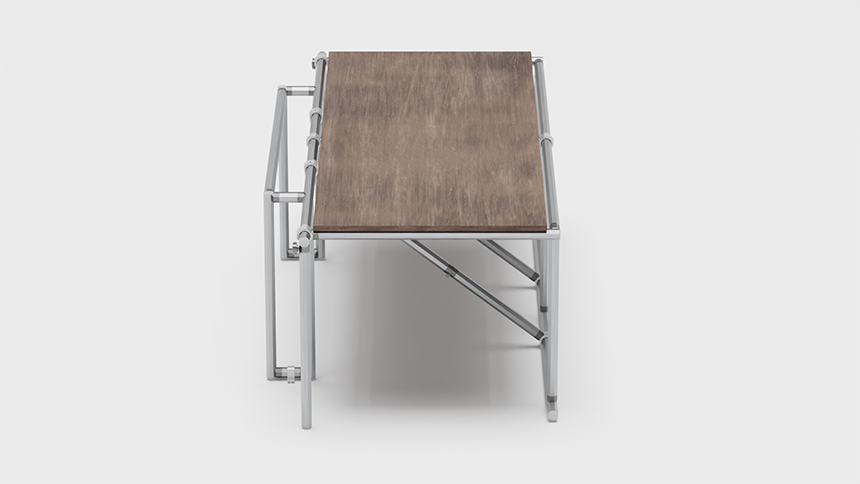

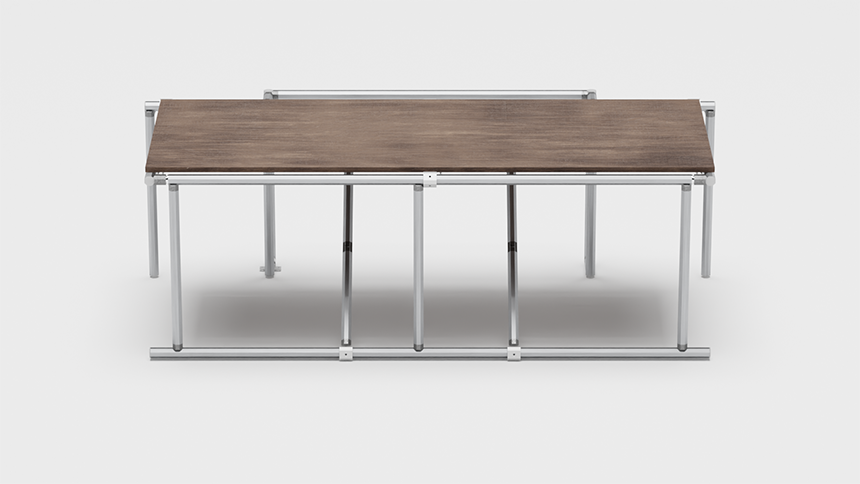

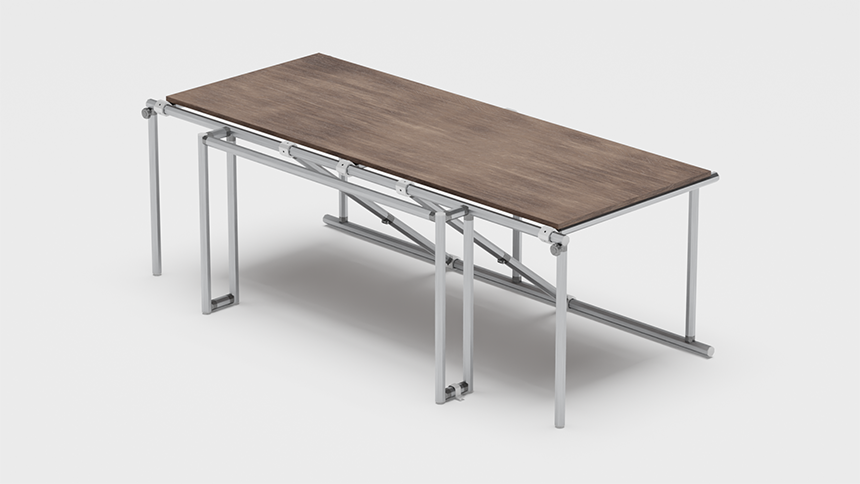

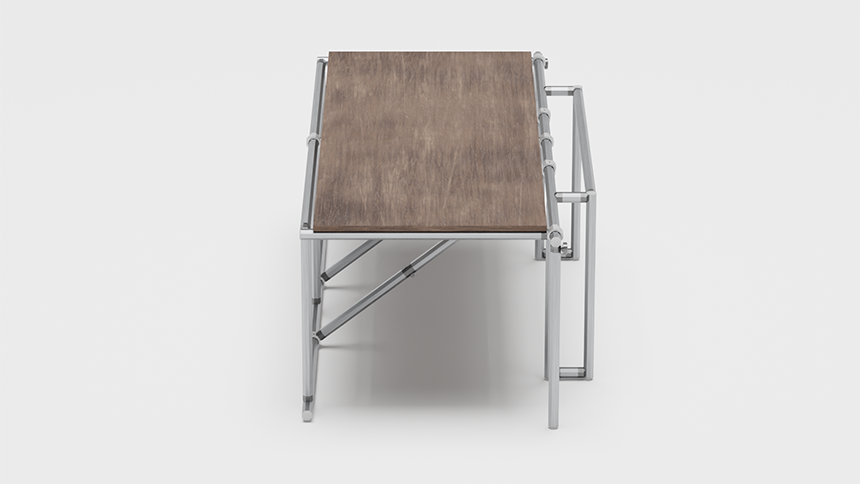

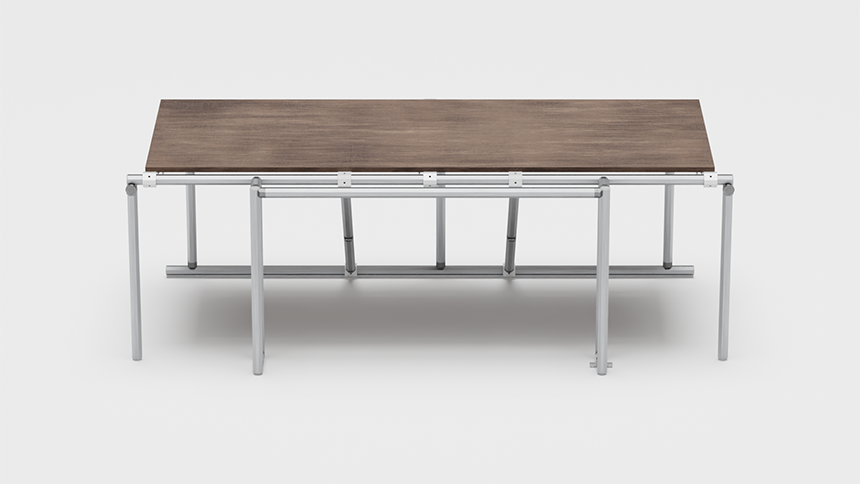

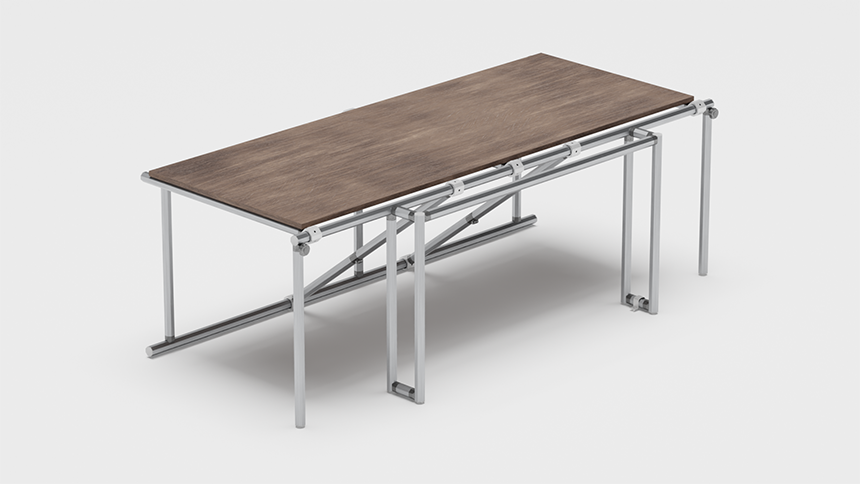

360度

3D Viewドラッグで回転します

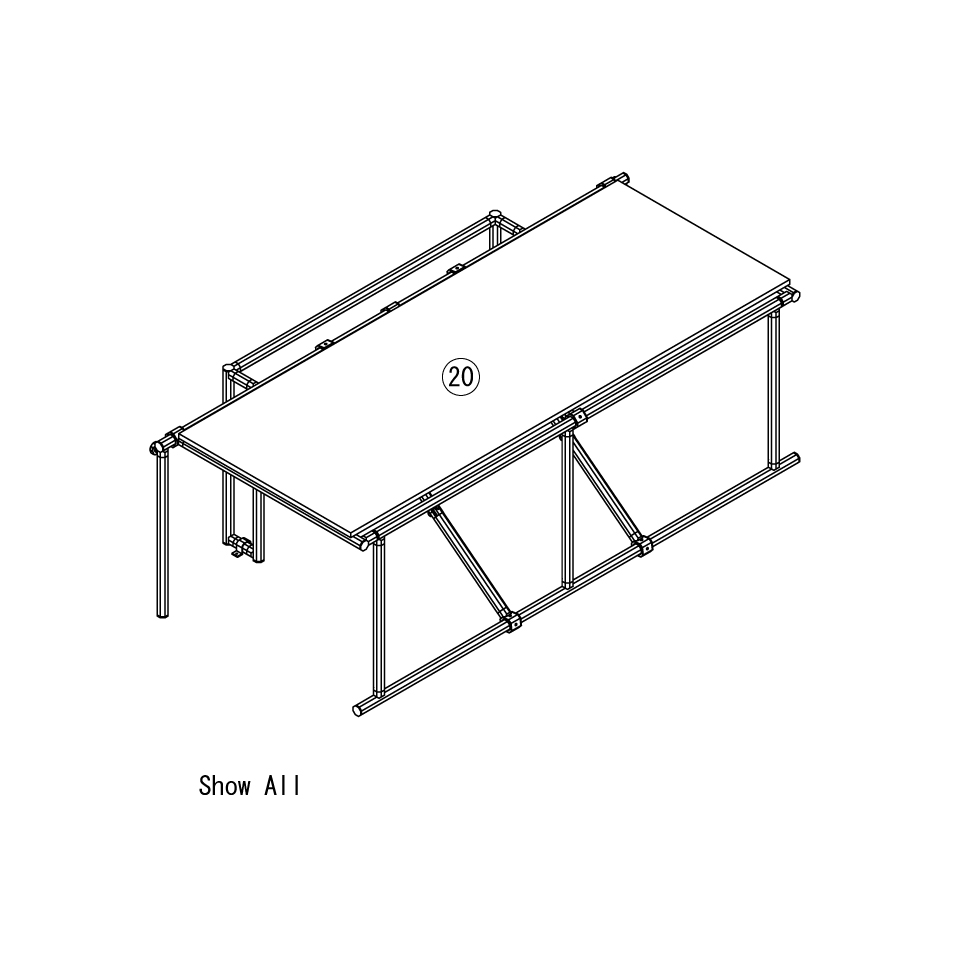

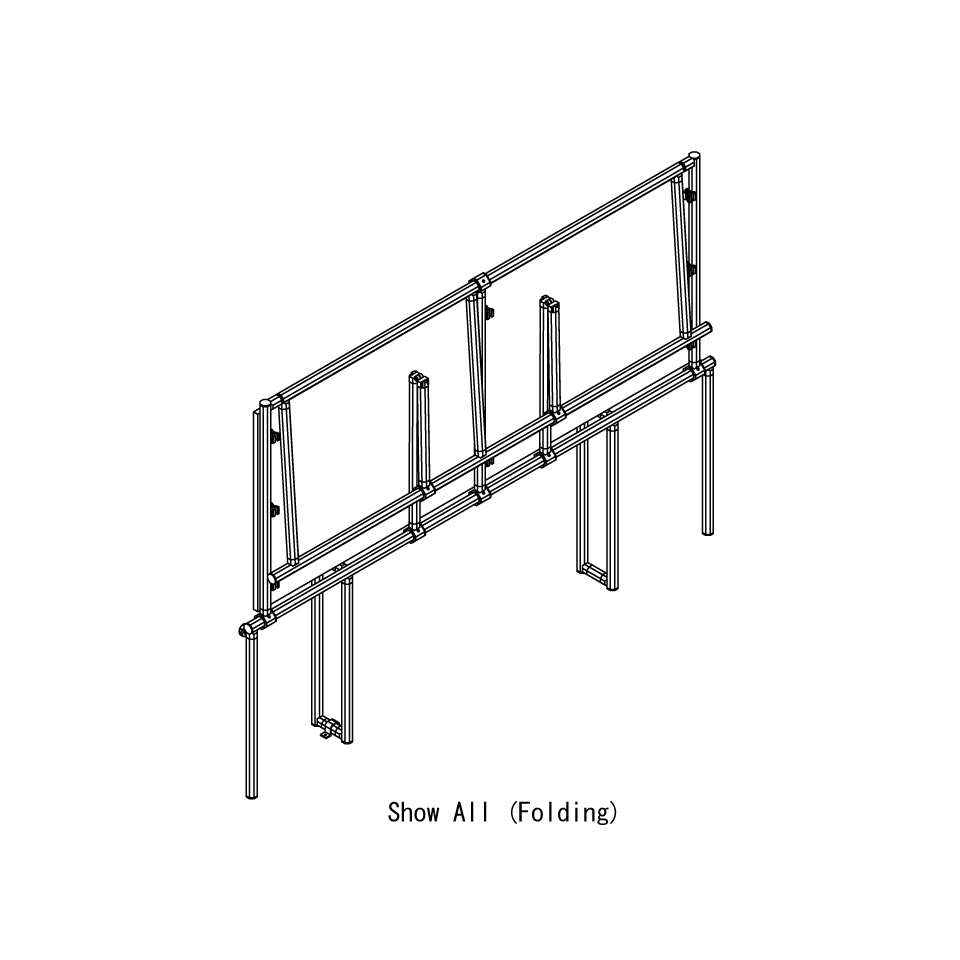

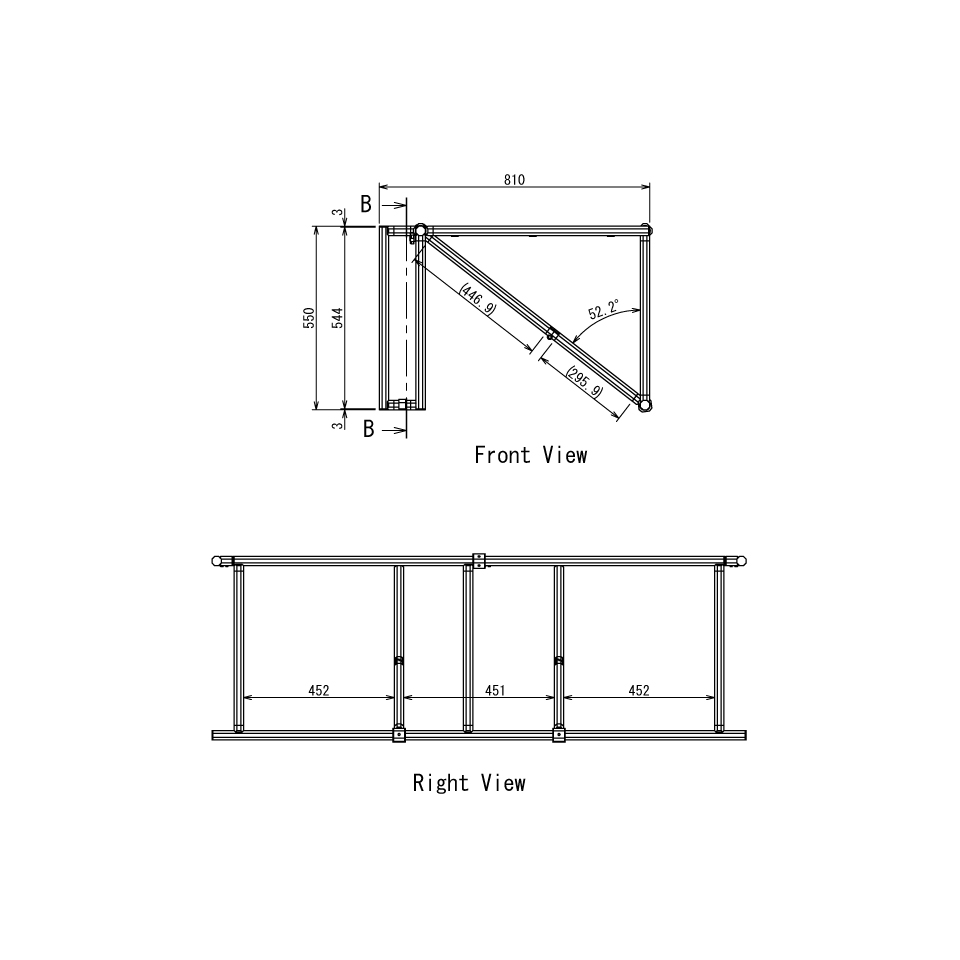

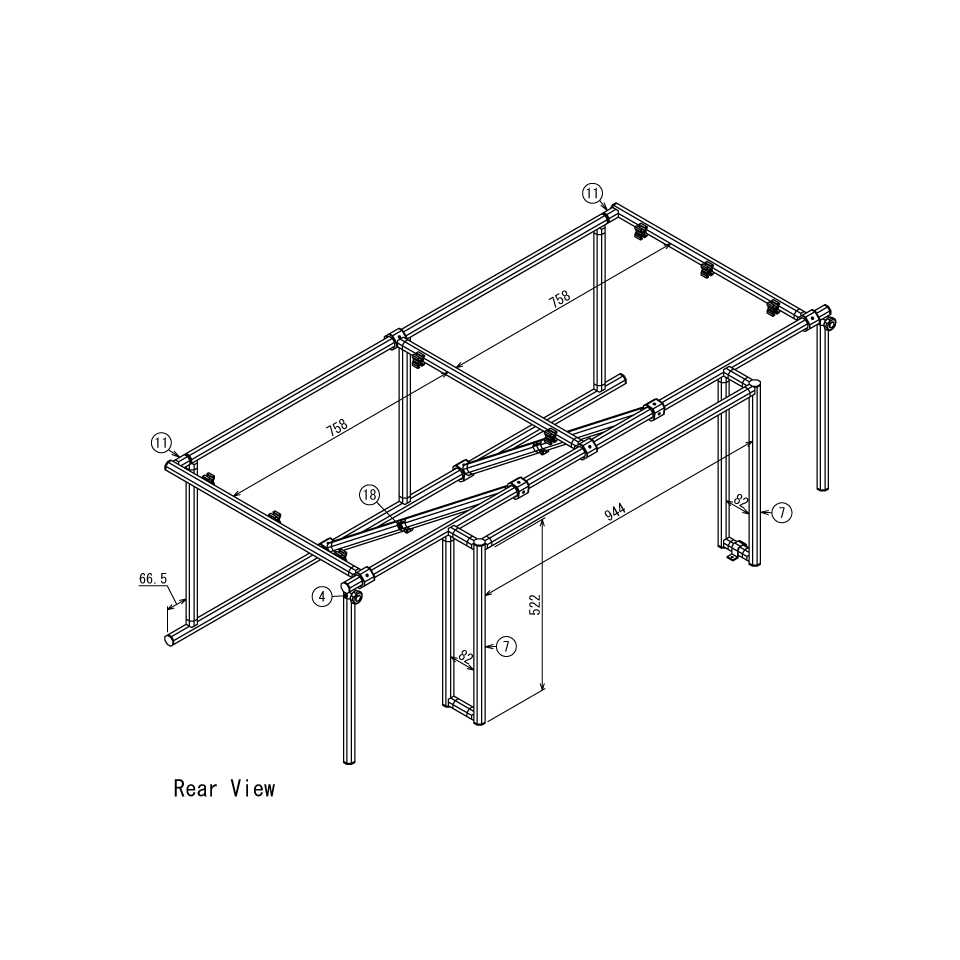

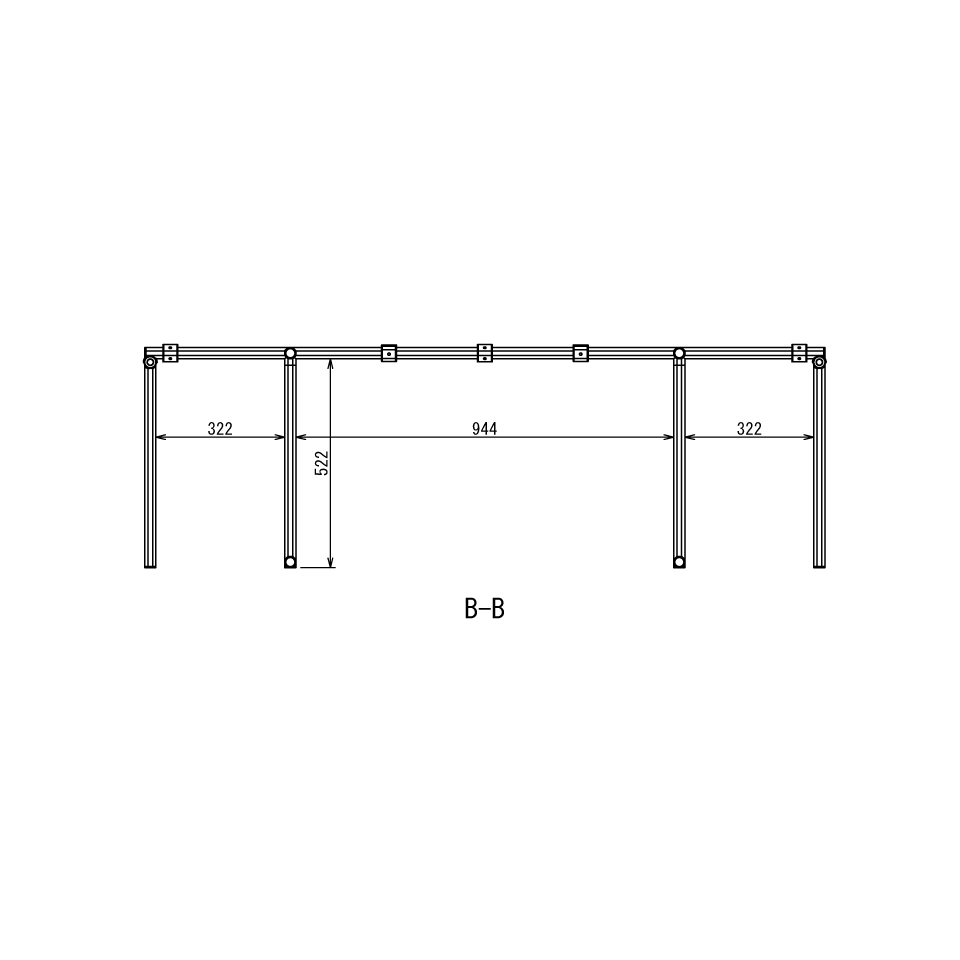

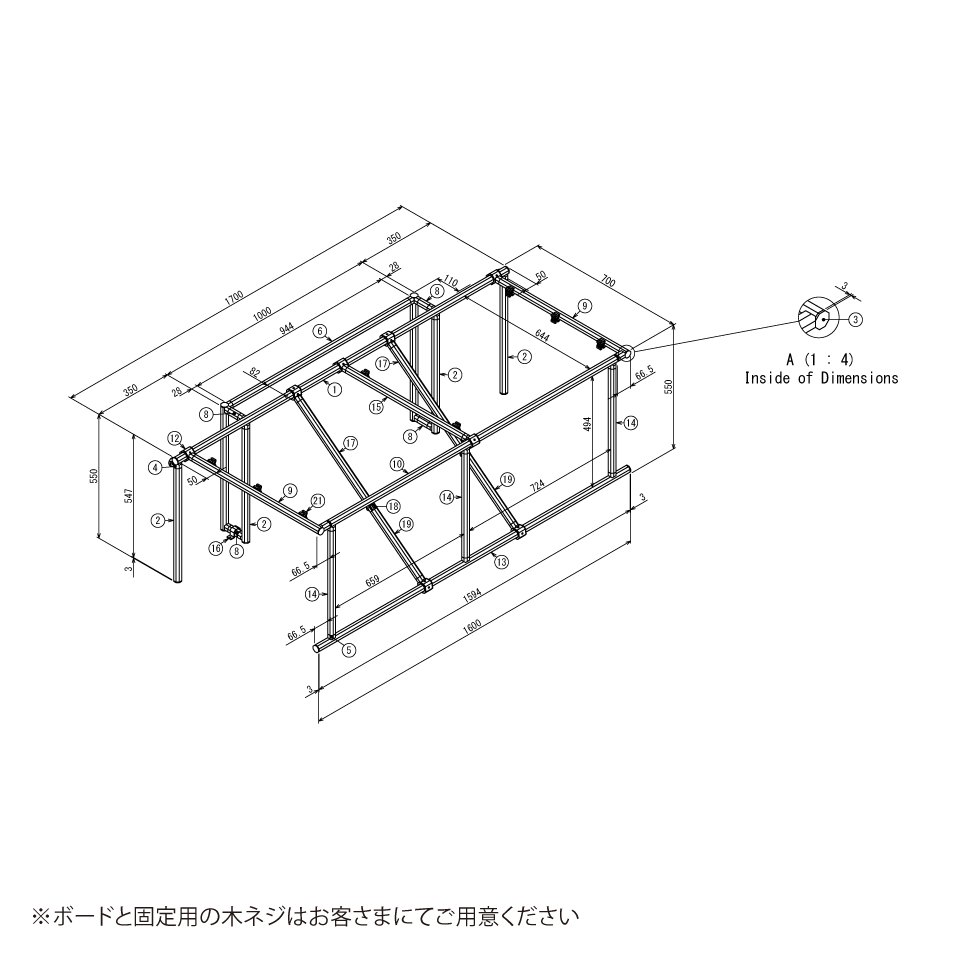

図面1
図面2
図面3
図面4
図面5
図面6
図面7
図面8
おおよその製作時間

1時間20分

難易度

図面ダウンロード このページを印刷
テクサポに相談する
G-Fun Hotline ダイヤルアイコン0120-249-279

受付時間／平日 9:00～12:00／13:00～16:00

（土日祝・弊社所定休業日を除く）

おおよその費用円（税込）

※お客さま用意の製品は、費用に含まれておりません。
※定尺でないフレームは切断対応品にて記載しております。

G-Fun 材料

1SGF-0220

GFunフレームN
1694mm
1本

2SGF-0220

GFunフレームN
503mm
4本

3SGF-0034

GFunインナーキャップ
14個

4SGF-0315

GFunマルチコネクタインナー ノブボルト
2個

5SGF-0007

GFunマルチコネクタインナー
26個

6SGF-0220

GFunフレームN
912mm
1本

7SGF-0220

GFunフレームN
544mm
2本

8SGF-0316

GFunフレームN 50mm
4本

9SGF-0220

GFunフレームN
645.5mm
2本

10SGF-0220

GFunフレームN
1467.2mm
1本

11SGF-0103

GFunピンコネクタ
2個

12SGF-0024

GFunヒンジコネクタ
8個

13SGF-0220

GFunフレームN
1594mm
1本

14SGF-0220

GFunフレームN
462mm
3本

15SGF-0220

GFunフレームN
597mm
1本

16SGF-0038

GFunダブルサドルN
1個

17SGF-0220

GFunフレームN
446.9mm
2本

18SGF-0027

GFunフォールディングコネクタ
2個

19SGF-0220

GFunフレームN
295.9mm
2本

21SGF-0028

GFunボードホルダ
8個
お問合せ

お客さま用意品

20

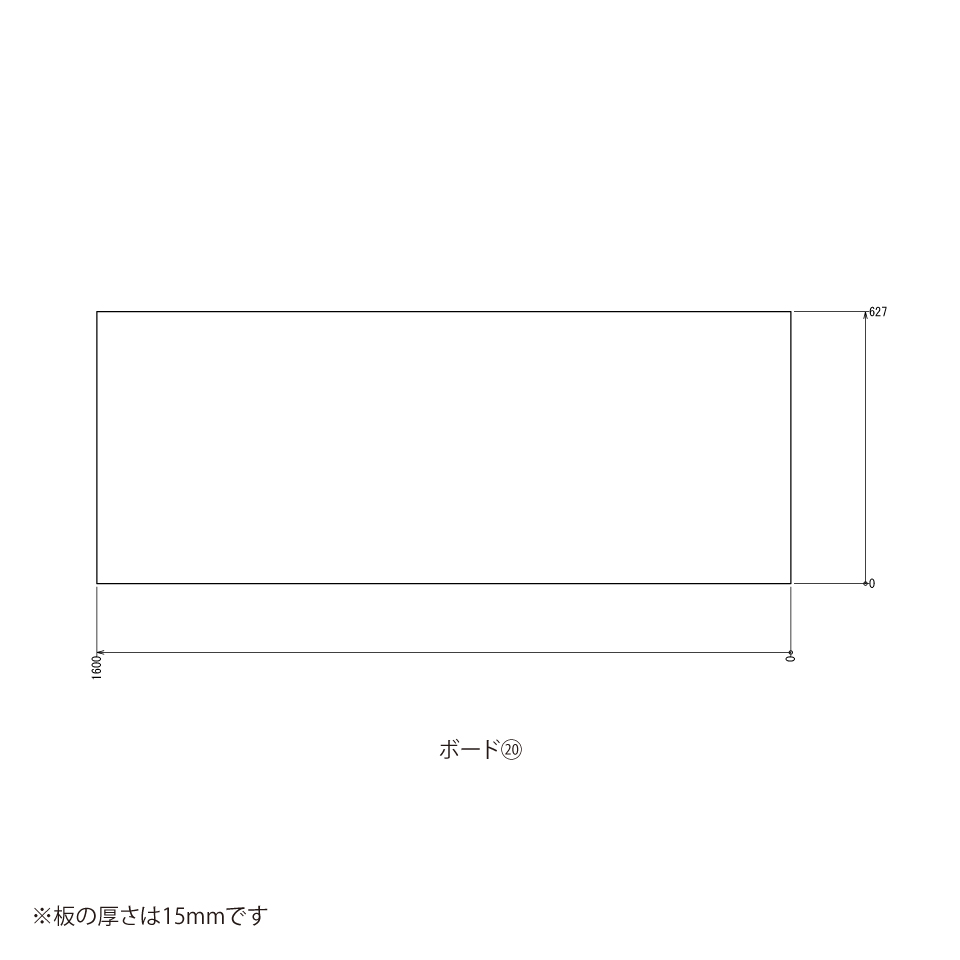

ボード 板厚15mm　1600mm ×627mm
1枚

22

丸木ネジ 4.1×35
8個
